물리적 영역 마스터하기: 개발자를 위한 하드웨어 디버깅 심층 분석

소프트웨어가 물리적 세계와 점점 더 복잡한 상호작용을 정의하는 시대에, 소프트웨어 개발과 하드웨어 개발의 경계는 모호해지고 있습니다. 특히 임베디드 시스템(embedded systems), IoT, 로봇공학 또는 맞춤형 하드웨어(custom hardware)를 다루는 현대 개발자들은 자신의 디버깅(debugging) 기술이 통합 개발 환경(IDE)의 안락한 영역을 넘어 회로 기판(circuit boards), 전압 레일(voltage rails), 신호 트레이스(signal traces)와 같은 실제 영역으로 확장되어야 한다는 것을 깨닫고 있습니다. 하드웨어 디버깅 기술: 회로도(Schematics)부터 신호 무결성(Signal Integrity)까지는 단순히 전기 공학 분야(electrical engineering discipline)가 아닙니다. 이는 견고하고 신뢰할 수 있는 시스템을 구축하려는 모든 개발자에게 필수적이지만 종종 간과되는 기술 세트입니다.

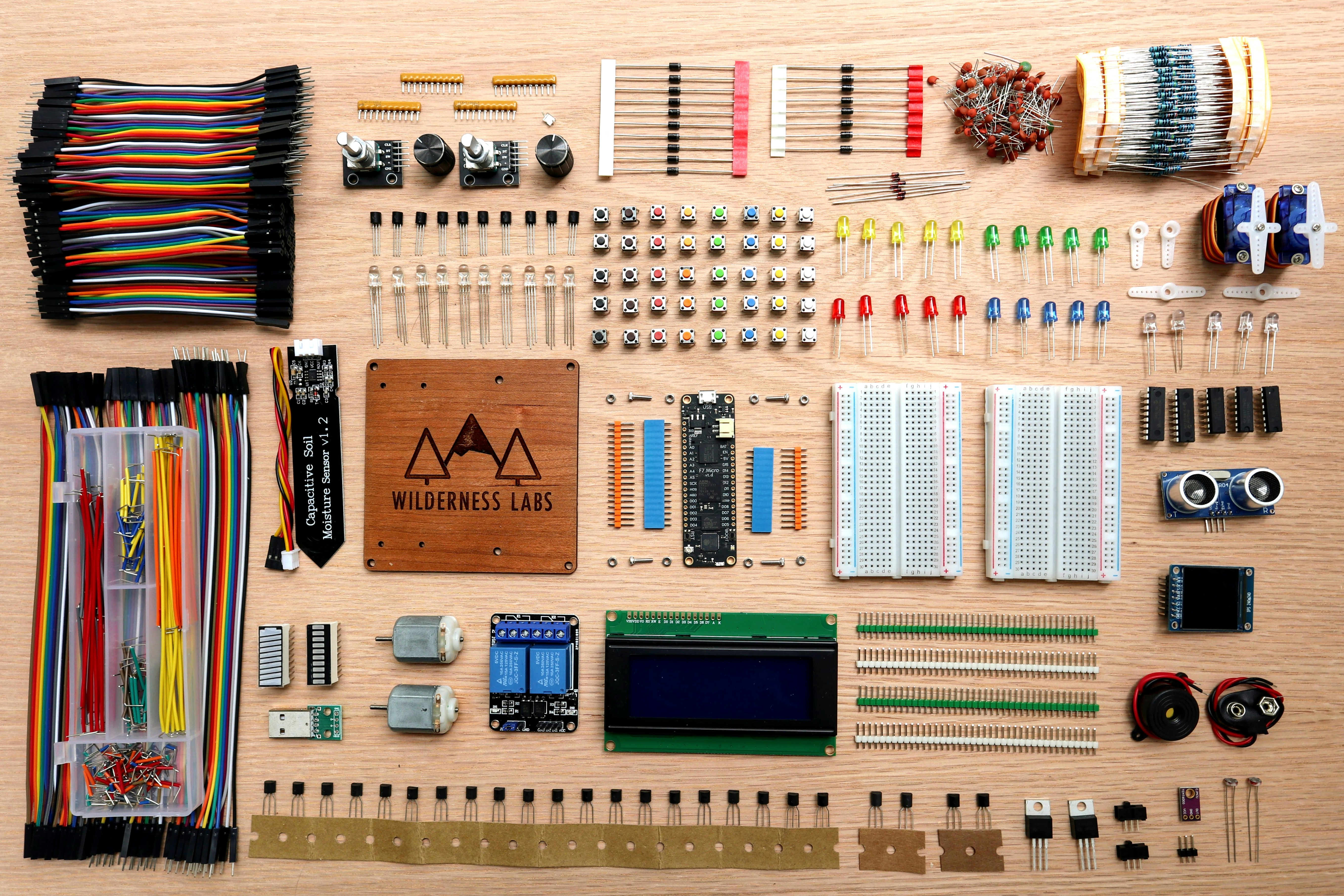

Photo by Jorge Ramirez on Unsplash

이 글은 로그 파일의 알 수 없는 오류 메시지가 아닌, 응답 없는 장치, 불규칙한 동작 또는 조용한 오류와 같이 나타나는 문제를 진단하고 해결하는 데 필요한 방법론, 도구 및 사고방식을 밝혀주는 필수 가이드 역할을 합니다. 우리는 회로의 청사진(회로도) 해석부터 경로를 통한 데이터의 깨끗한 전송(신호 무결성) 보장까지의 과정을 명확히 밝힐 것입니다. 개발자에게 이 기술을 마스터한다는 것은 단순히 하드웨어를 ‘위해’ 코딩하는 것에서 벗어나 하드웨어를 진정으로 이해하고 다루는 단계로 나아가, 개발 주기를 획기적으로 단축하고, 비용이 많이 드는 재설계를 피하며, 궁극적으로 우수한 제품을 제공하는 것을 의미합니다. 이 심층 분석은 여러분의 디버깅 능력을 향상시킬 실용적이고 검증 가능한 통찰력을 제공할 것입니다.

하드웨어 문제 해결의 첫걸음

하드웨어 디버깅(hardware debugging)에 착수하는 것은 마치 지도 없이 복잡한 도시를 탐색하는 것처럼 벅차 보일 수 있습니다. 하지만 체계적인 접근 방식을 사용하면 문제 해결 능력의 논리적인 확장으로 바뀝니다. 여정은 오실로스코프(scope)가 아니라 기본적인 지식과 체계적인 관찰에서 시작됩니다.

1. 청사진 이해하기: 회로도(Schematics) 및 레이아웃(Layouts) 파악

단일 부품을 만지기 전에, 문서(documentation)에 몰두하십시오. 회로도(schematic diagram)는 모든 연결, 부품 값, 전원 경로(power pathway)를 자세히 설명하는 회로의 확실한 지도입니다.

• 블록 다이어그램(Block Diagrams)부터 시작하세요:가장 높은 수준부터 시작하십시오. 주요 기능 블록(예: 마이크로컨트롤러, 전원 공급 장치, 통신 인터페이스)과 이들이 어떻게 상호 연결되는지 이해하세요. 이는 개념적 개요(conceptual overview)를 제공합니다.
• 전원 흐름을 따르세요:놀랍게도 많은 하드웨어 문제는 전원에서 비롯됩니다. 모든 전원 레일(power rails, 예: 3.3V, 5V, 12V)을 소스(예: 배터리, 레귤레이터)에서부터 전원이 필요한 모든 부품까지 추적하십시오. 안정적인 작동에 중요한 IC(집적 회로) 근처의 디커플링 커패시터(decoupling capacitors)를 찾으십시오.
• 핵심 신호를 추적하세요:주요 통신 라인(예: SPI, I2C, UART), 클록 신호(clock signals), 리셋 라인(reset lines) 및 인터럽트 핀(interrupt pins)을 식별하십시오. 예상되는 동작과 연결을 이해하십시오.
• 데이터시트(Datasheets)를 참조하세요:보드에 있는 모든 집적 회로(IC)에는 데이터시트가 있습니다. 이 문서는 핀 설명, 전기적 특성, 일반적인 응용 회로, 때로는 문제 해결 가이드까지 제공하는 금광입니다. 전원 공급 요구 사항, 작동 전압, 타이밍 다이어그램(timing diagrams) 및 프로그래밍 가능한 부품의 레지스터 맵(register maps)에 특히 주의를 기울이십시오.

실용적인 예: 응답 없는 마이크로컨트롤러

새 보드에 펌웨어(firmware)를 플래싱(flash)했지만 아무 일도 일어나지 않는다고 가정해 봅시다.

1. 전원 확인:신뢰할 수 있는 디지털 멀티미터(DMM)를 가져오십시오.
   • 연속성 테스트(Continuity Test):마이크로컨트롤러의 VCC 및 GND 핀이 단락(shorted)되지 않았는지 확인하십시오. 삐 소리가 나면 단락입니다.
   • 전압 측정(Voltage Measurement):보드에 전원을 공급하십시오. 마이크로컨트롤러의 VCC 핀과 GND 사이의 전압을 측정하십시오. 지정된 작동 범위(예: 3.3V +/- 5%) 내에 있습니까? 보드의 모든 전압 레귤레이터(voltage regulators) 출력을 확인하십시오.
2. 클록(Clock) 확인:많은 마이크로컨트롤러는 타이밍을 위해 외부 크리스털(external crystal) 또는 내부 오실레이터(internal oscillator)를 필요로 합니다. 클록 소스를 식별하기 위해 회로도를 확인하십시오. DMM으로는 크리스털 발진(crystal oscillations)을 직접 측정할 수 없지만, 크리스털의 손상 여부를 육안으로 검사하거나 올바르게 납땜(soldered)되었는지 확인할 수 있습니다.
3. 리셋 라인(Reset Line):리셋 라인(종종 RST 또는 NRST로 표시됨)이 전원 공급 후 올바른 상태(일반적으로 하이(high))로 유지되고, 리셋 이벤트 동안 잠시 로우(low)로 당겨집니까? 고정된 리셋 라인(stuck reset line)은 MCU가 시작되는 것을 막을 것입니다.
4. 초기 펌웨어 확인:JTAG/SWD 디버거(debugger)를 연결할 수 있습니까? 마이크로컨트롤러를 감지할 수 있습니까? 그렇지 않다면 문제는 전원, 클록, 리셋 또는 물리적으로 손상된 IC와 같은 더 근본적인(fundamental) 것일 가능성이 높습니다. 연결할 수 있다면, 장치 ID(device ID)를 읽거나 간단한 “LED 깜빡이기(blink LED)” 프로그램을 플래싱해 보십시오. 이것이 작동한다면, 핵심 하드웨어(core hardware)는 기능할 가능성이 높으며, 문제는 원래 펌웨어(original firmware) 또는 주변 장치(peripherals)에 있을 수 있습니다.

이러한 단계를 체계적으로 따르면 예상되는 동작에 대한 정신 모델(mental model)을 구축하고 편차를 정확히 찾아내어 "작동하지 않는다"는 시나리오를 실행 가능한 디버깅 단계로 바꿀 수 있습니다.

하드웨어 디버거 도구 키트에 필수적인 장비

소프트웨어 개발자가 IDE, 린터, 프로파일러에 의존하는 것처럼, 하드웨어 디버거는 전문화된 장비(arsenal of instruments)를 필요로 합니다. 효율적이고 정확한 문제 해결을 위해서는 품질 좋은 도구에 투자하는 것이 가장 중요합니다.

1. 기본 중의 기본: 디지털 멀티미터(DMM)

• 설명:절대적인 기본 장비입니다. 전압, 전류, 저항, 연속성(continuity)을 측정하며, 때로는 정전 용량/주파수도 측정합니다.
• 용도:전원 공급 장치 확인, 단락(shorts) 식별, 부품(저항, 다이오드) 테스트와 같은 기본적인 점검에 필수적입니다.
• 추천:Fluke 115 또는 고품질 벤치탑(benchtop) 모델. 초보자의 경우 50달러 미만의 DMM으로도 시작할 수 있지만, 정확성(accuracy)에 유의하십시오.

2. 신호 시각화: 오실로스코프(Oscilloscopes)

• 설명:시간에 따른 전압을 표시하여 파형, 노이즈, 타이밍 문제, 신호 무결성 문제를 드러냅니다. 동적인(dynamic) 모든 것에 필수적입니다.
• 유형:
  • 디지털 저장 오실로스코프(DSO):가장 일반적입니다. 파형을 캡처하고 저장합니다.
  • 혼합 신호 오실로스코프(MSO):아날로그 채널과 디지털 채널을 결합하여 아날로그 이벤트(예: 전압 변동)와 디지털 데이터(예: SPI/I2C 통신)를 상호 연관시키는 데 완벽합니다.
• 용도:통신 프로토콜(SPI, I2C, UART) 디버깅, 클록 신호 분석, 신호 무결성(Signal Integrity) 확인(상승/하강 시간, 오버슈트, 링잉), 일시적인 글리치(transient glitches) 식별에 중요합니다.
• 추천:Rigol DS1054Z (종종 100MHz로 해킹 가능), Siglent SDS1104X-E. 휴대성 및 소프트웨어 통합을 위해 USB 오실로스코프(예: Saleae Logic, Picoscope)를 고려하십시오.
• 설치/설정:BNC 프로브가 필요합니다. 스코프의 프로브 보상 단자(probe compensation terminal)에서 프로브를 보정하십시오(일반적으로 1x/10x 스위치). 특정 이벤트를 캡처하기 위한 기본 트리거 모드(trigger modes, 엣지, 펄스, 비디오)를 배우십시오.

3. 디지털 데이터 디코딩: 로직 분석기(Logic Analyzers)

• 설명:여러 디지털 신호를 동시에 캡처하고 디코딩하는 데 특화되어 있습니다. 복잡한 직렬 프로토콜 디버깅에 탁월합니다.
• 용도:관찰해야 할 디지털 라인이 많은 경우(예: 병렬 버스, 여러 SPI/I2C 라인)에 사용됩니다. SPI, I2C, UART, USB, CAN과 같은 프로토콜을 디코딩하여 전압 레벨만 보는 것이 아니라 실제로 전송되는 데이터를 확인할 수 있습니다.
• 추천:Saleae Logic 장치(Logic 8, Logic Pro 16)는 직관적인 소프트웨어로 업계 표준입니다. sigrok (PulseView)와 호환되는 하드웨어를 사용하는 오픈 소스(open-source) 옵션도 있습니다.
• 설치/설정:접지를 보드의 접지에 연결한 다음, 개별 채널을 관찰하려는 신호 라인에 연결합니다. 올바른 프로토콜 디코더(protocol decoders)로 소프트웨어를 구성하십시오.

4. 인서킷 디버거(In-Circuit Debuggers, JTAG/SWD)

• 설명:외부 디버거가 마이크로컨트롤러를 제어하고, 브레이크포인트(breakpoints)를 설정하고, 코드를 한 단계씩 실행(step through code)하며, 칩이 회로에서 실행되는 동안(while the chip is running in your circuit) 메모리/레지스터를 검사할 수 있도록 하는 하드웨어 인터페이스(예: JTAG, Serial Wire Debug)입니다.
• 용도:소프트웨어 코드와 물리적 하드웨어에서의 실행 사이를 연결하는 필수적인 다리입니다. 펌웨어 디버깅, 실시간 동작 이해, 충돌(crashes) 진단에 중요합니다.
• 추천:ST-Link V2/V3 (STM32용), J-Link (범용, 종종 Segger IDE와 함께 사용), Black Magic Probe (오픈 소스, GDB와 통합).
• 통합:종종 PlatformIO가 있는 VS Code와 같은 IDE 또는 공급업체별 IDE(STM32CubeIDE, IAR Embedded Workbench, Keil uVision)에 직접 통합됩니다.

5. 전문 도구(필요에 따라):

• 열화상 카메라(Thermal Camera):단락(short circuits), 과부하 부품(overloaded components) 또는 과도한 전력 소비(excessive power consumption)를 나타내는 핫스팟(hot spots)을 식별합니다. (예: FLIR ONE 시리즈, Seek Thermal)
• 벤치탑 전원 공급 장치(Bench Power Supply):조정 가능하고 전류 제한이 있는 전압을 제공하며, 프로토타입에 안전하게 전원을 공급하고 부품을 테스트하는 데 필수적입니다.
• ESD 보호(ESD Protection):ESD (정전기 방전) 매트, 손목 스트랩 및 올바른 취급 절차는 민감한 부품의 정전기 손상(static damage)을 방지하는 데 중요합니다.
• 납땜 스테이션(Soldering Station) 및 확대경(Magnifier):재작업(rework), 프로빙(probing), 납땜 접합부(solder joints) 검사용입니다. 좋은 스테레오 현미경은 미세 피치(fine pitch) 부품에 매우 유용합니다.

실제 시나리오: 실제 디버깅

하드웨어 디버깅의 진정한 기술은 이러한 도구와 방법론을 실제 문제에 적용하는 데 있습니다. 여기서는 일반적인 디버깅 과제와 해결 방법을 살펴보겠습니다.

Photo by Tom Strecker on Unsplash

코드 예시: SPI 통신 오류

마이크로컨트롤러(MCU)가 SPI를 통해 센서와 통신해야 하지만, 유효한 데이터(valid data)를 얻지 못한다고 가정해 봅시다.

// SPI 통신을 위한 의사 코드 (Pseudocode for SPI communication)
void SPI_Init() { // MCU의 SPI 주변 장치 구성: // - 클록 극성(CPOL) 및 위상(CPHA) 설정 // - 클록 속도(보 레이트) 설정 // - 마스터 모드 활성화 // - SCK, MISO, MOSI, CS(칩 셀렉트)용 GPIO 핀 구성
} uint8_t SPI_Transfer(uint8_t data) { // CS를 로우(low)로 구동 // 데이터 바이트 전송 // 전송 완료 대기 // 수신된 데이터 바이트 읽기 // CS를 하이(high)로 구동 return received_data;
} void main() { SPI_Init(); while(1) { uint8_t sensor_value = SPI_Transfer(0x00); // 읽기 위한 더미 바이트 전송 // sensor_value 처리 // ... }
}

실용적인 사용 사례: 로직 분석기(Logic Analyzer)를 사용한 SPI 디버깅

1. 증상(Symptom):sensor_value가 항상 0xFF 또는 0x00이거나 불규칙함.
2. 가설(Hypotheses):
   • 잘못된 배선(wiring).
   • 잘못된 SPI 모드(CPOL/CPHA).
   • 클록 속도(Clock speed)가 너무 빠르거나 느림.
   • 칩 셀렉트(CS)가 올바르게 구동되지 않음.
   • 센서에 전원이 공급되지 않거나 응답하지 않음.
3. 로직 분석기(Logic Analyzer)를 사용한 디버깅 단계:
   • 연결(Connect):로직 분석기 프로브를 SCK, MISO, MOSI, CS 핀에 연결하십시오. 공통 접지(common ground)를 확인하십시오.
   • 캡처(Capture):코드를 실행하고 몇 가지 SPI 트랜잭션을 캡처하십시오.
   • 디코딩(Decode):로직 분석기의 SPI 디코더를 사용하여 캡처된 파형을 해석하십시오.
   • 분석(Analyze):
     • SCK:클록 신호가 있습니까? 주파수(frequency)가 예상과 같습니까? 극성(CPOL)이 센서의 요구 사항과 일치합니까?
     • MOSI:MCU가 올바른 데이터를 보내고 있습니까? 클록 엣지(clock edges, CPHA)에 상대적으로 비트(bits)가 올바른 시간에 전환되고 있습니까?
     • MISO:센서가 데이터를 다시 보내고 있습니까? 명령에 응답하고 있습니까? 항상 하이(high) 또는 로우(low) 상태라면, 전원이 공급되지 않거나 결함이 있을 수 있습니다.
     • CS:전송 전에 CS가 로우로, 전송 후에 하이로 전환됩니까? 전송 중에 안정적입니까? 잘못된 CS 타이밍은 매우 흔한 문제입니다.
   • 반복(Iterate):분석을 기반으로 SPI_Init() 매개변수나 배선을 조정한 다음 다시 테스트하십시오.

하드웨어 디버깅을 위한 모범 사례

• 문제 격리(Isolate the Problem):의심되는 부품이나 서브시스템을 격리하는 것부터 시작하십시오. 보드 전체가 작동하지 않는다면 전원에 집중하십시오. 특정 주변 장치(peripheral)가 작동하지 않는다면 해당 연결과 통신에 집중하십시오.
• 분할 정복(Divide and Conquer):복잡한 시스템을 더 작고 테스트 가능한 단위로 분해하십시오. 다음 단계로 넘어가기 전에 한 가지를 완벽하게 작동시키십시오.
• 한 번에 한 가지씩 변경(Change One Thing at a Time):조정할 때는 한 가지 매개변수나 연결만 변경하고 다시 테스트하십시오. 이는 원인과 결과(cause-and-effect)를 식별하는 데 도움이 됩니다.
• 모든 것을 문서화(Document Everything):테스트, 관찰, 변경 사항 및 결과에 대한 기록을 유지하십시오. 이는 복잡한 문제나 나중에 문제를 다시 다룰 때 매우 유용합니다.
• “알려진 양품(Known Good)” 참조:가능하다면, 결함이 있는 보드의 동작을 알려진 작동 보드와 비교하십시오. 이는 편차(deviations)를 신속하게 식별하는 데 도움이 됩니다.
• 추측하지 마라(Don’t Assume):새 부품이라고 해서 좋은 부품이라는 의미는 아닙니다. 납땜 접합부(solder joint)가 괜찮아 보인다고 해서 괜찮은 것은 아닙니다. 모든 것을 확인하십시오.
• ESD 인식(ESD Awareness):항상 적절한 ESD(정전기 방전) 예방 조치를 사용하십시오. 정전기 방전은 민감한 IC에 눈에 보이지 않게 손상을 줄 수 있습니다.
• 신호 무결성(Signal Integrity)이 핵심:고속 신호의 경우, 긴 트레이스(traces), 부적절한 종단(termination) 또는 불량한 접지(grounding)와 같은 사소한 문제도 데이터 손상(data corruption)을 일으킬 수 있습니다.
  • 신호 무결성 문제의 일반적인 패턴:
    • 링잉(Ringing)/오버슈트(Overshoot)/언더슈트(Undershoot):신호가 목표 전압 레벨 위/아래로 바운스하여 잘못된 트리거(false triggers)나 손상을 유발할 수 있습니다. 종종 임피던스 불일치(impedance mismatches)로 인해 발생합니다.
    • 반사(Reflections):트레이스 끝에서 신호가 되돌아오는 현상입니다.
    • 누화(Crosstalk):신호가 인접 트레이스에 결합하여 간섭(interference)을 일으키는 현상입니다.
    • 그라운드 바운스(Ground Bounce):접지 기준 전압의 변동으로 인해 노이즈가 발생합니다.
  • SI 문제 디버깅:고대역폭(high bandwidth) 오실로스코프와 적절한 프로빙 기술(짧은 접지 리드, 필요한 경우 액티브 프로브)을 사용하여 실제 파형을 관찰하십시오. 고속 직렬 링크(high-speed serial links)에서 비단조 엣지(non-monotonic edges), 과도한 오버슈트 또는 평탄화된 아이 다이어그램(flattened eye diagrams)을 찾으십시오.

하드웨어 디버깅 vs. 순수 소프트웨어 디버깅

하드웨어 및 소프트웨어 디버깅 모두 문제 식별 및 해결을 목표로 하지만, 그 방법론, 도구 및 과제는 크게 다릅니다. 이러한 차이점을 이해하는 것은 개발자가 노력을 효과적으로 배분하고 올바른 접근 방식을 선택하는 데 도움이 됩니다.

순수 소프트웨어 디버깅(예: 웹 애플리케이션, 데스크톱 앱):

• 환경:일반적으로 가상(시뮬레이터, VM, 컨테이너)이거나 OS에 직접 적용되며, 물리적 전기 현상과 분리됩니다.
• 도구:내장 디버거가 있는 IDE, 로그 분석 도구, 프로파일러(profilers), 메모리 누수 탐지기(memory leak detectors).
• 오류 발생 형태:스택 트레이스(stack traces), 예외 메시지(exception messages), 잘못된 함수 출력, UI 결함(UI glitches), 성능 병목 현상(performance bottlenecks).
• 초점:논리 오류, 알고리즘 결함, 잘못된 데이터 조작, API 구성 오류, 메모리 관리 문제, 동시성 버그(concurrency bugs).
• 제어:실행 흐름에 대한 높은 제어(브레이크포인트, 스텝 실행, 변수 검사). 재현성(Reproducibility)이 종종 높습니다.

하드웨어 디버깅(임베디드 펌웨어 상호작용 포함):

• 환경:물리적 회로 기판으로, 전기 법칙, 제조 공차 및 환경 요인(온도, EMI)의 영향을 받습니다.
• 도구:오실로스코프, 로직 분석기, DMM, 전원 공급 장치, JTAG/SWD 디버거, 열화상 카메라, 납땜 장비.
• 오류 발생 형태:장치 무응답, 불규칙한 동작, 마법의 연기(magic smoke), 예상치 못한 전압, 손상된 데이터, 간헐적 오류, 과도한 열.
• 초점:전기 연결, 부품 고장, 타이밍 위반, 전력 공급 문제, 신호 무결성 문제, 전자기 간섭(EMI), 펌웨어와 물리적 주변 장치 간의 상호 작용.
• 제어:물리적 현상에 대한 제한된 제어. 환경 요인이나 미묘한 하드웨어 결함으로 인해 재현성(Reproducibility)이 어려울 수 있습니다. 디버깅은 코드 상태만이 아닌 물리적 신호를 관찰하는 것을 종종 포함합니다.

하드웨어와 소프트웨어 중 어떤 것을 의심해야 할 때:

• 하드웨어부터 시작해야 하는 경우:
  • 장치가 완전히 응답하지 않을 때(전원 없음, 부팅 안 됨, 기본적인 생명 징후 없음).
  • 철저한 소프트웨어 점검 후에도 간헐적 문제(intermittent issues)가 계속될 때(신호 무결성, 전원 공급 리플 또는 열 문제일 수 있음).
  • 예상치 못한 전압이나 전류가 측정될 때.
  • 장치가 최근에 조립되거나 수정되었을 때.
  • 간단한 “LED 깜빡이기” 프로그램(해당하는 경우)이 실행되지 않을 때.
• 소프트웨어를 우선시해야 하는 경우:
  • 장치가 전원이 켜지고 기본적인 주변 장치는 작동하지만, 특정의 복잡한 기능이 실패할 때.
  • 직렬 콘솔(serial console) 또는 로그에 소프트웨어 논리를 가리키는 오류 메시지가 나타날 때.
  • 문제가 특정 코드 경로 내에서 안정적으로 재현 가능할 때.
  • 시뮬레이터나 에뮬레이터가 유사한 동작을 보일 때.
  • 인서킷 디버거(JTAG/SWD)가 연결되고 MCU가 코드를 실행하고 있음을 보여주지만, 예상과 다르게 작동할 때.

하이브리드 접근 방식: 임베디드 개발자의 현실

임베디드 시스템의 경우, 가장 효과적인 디버깅 전략은 하드웨어와 소프트웨어 간의 지속적인 전환입니다. 펌웨어 버그가 잠재된 하드웨어 문제를 드러낼 수도 있고, 하드웨어 이상이 펌웨어 충돌을 일으킬 수도 있습니다. MSO(혼합 신호 오실로스코프) 또는 JTAG 디버거를 오실로스코프와 함께 사용하면 코드 실행(브레이크포인트, 변수 변경)과 실시간 물리적 신호 동작을 연관시킬 수 있습니다. 이러한 통합된 관점이야말로 현대 하드웨어 디버깅의 진정한 "기술"이 있는 곳이며, 하드웨어와 소프트웨어가 완벽한 조화를 이루는 탄력적인 시스템을 구축할 수 있도록 합니다.

여정은 계속된다: 하드웨어 디버깅 마스터하기

하드웨어 문제를 진단하고 해결하는 능력은 순수 소프트웨어를 넘어 모험하는 모든 개발자에게 강력한 자산입니다. 이는 여러분을 하드웨어 ‘위에서’ 코딩하는 코더에서, 트레이스(traces)를 흐르는 전자부터 최고 수준의 애플리케이션 로직(application logic)까지 전체 스택을 이해하고 제어하는 엔지니어로 변화시킵니다. 우리는 필수적인 출발점, 감각 확장 역할을 하는 귀중한 도구, 그리고 혼란에서 명확성으로 가는 길을 밝혀주는 실제 시나리오를 살펴보았습니다.

기억하십시오. 하드웨어 디버깅은 과학만큼이나 예술이며, 인내심, 체계적인 사고, 그리고 직접 해보려는 의지를 필요로 합니다. 이는 지속적인 학습 과정입니다. 모든 새로운 보드, 모든 새로운 IC는 해결해야 할 새로운 퍼즐을 제시합니다. 여기에 설명된 원칙들, 즉 꼼꼼한 회로도 검토, 체계적인 전원 및 신호 확인, 강력한 진단 도구 활용, 그리고 규율 있고 반복적인 접근 방식 채택을 통해 당면한 문제를 해결할 뿐만 아니라 소프트웨어가 물리적 세계와 실제로 어떻게 상호작용하는지에 대한 깊은 통찰력(profound insights)을 얻게 될 것입니다. 이 지식은 여러분이 더 견고한 시스템을 설계하고, 더 효율적인 코드를 작성하며, 궁극적으로 빠르게 진화하는 상호 연결된 기술 환경에서 더 다재다능하고 귀중한 개발자가 될 수 있도록 합니다. 하드웨어 디버깅을 마스터하는 여정은 길지만, 기술, 이해, 그리고 순수한 만족감이라는 보상은 헤아릴 수 없습니다.

하드웨어 디버깅 관련 질문과 답변

자주 묻는 질문

Q1: 하드웨어 디버깅은 전기 엔지니어만을 위한 것인가요? 절대 그렇지 않습니다. 전기 엔지니어가 기본적인 이점은 있지만, 임베디드 시스템, IoT 또는 로봇공학 분야의 많은 소프트웨어 개발자들도 정기적으로 하드웨어 디버깅을 수행합니다. 소프트웨어와 하드웨어의 통합이 증가함에 따라 시스템 동작에 대한 전체적인 이해를 위해 이 기술이 필수적이 되었습니다. 기본적인 문제 해결과 신호 관찰은 개발자가 충분히 습득할 수 있는 범위 내에 있습니다.

Q2: 기본적인 하드웨어 디버깅 장비는 얼마나 드나요? 놀라울 정도로 적은 비용으로 시작할 수 있습니다. 괜찮은 디지털 멀티미터(DMM)는 20~50달러에 구할 수 있습니다. 기본적인 로직 분석기(sigrok/PulseView용 클론 등)는 10~30달러 정도일 수 있습니다. 쓸만한 보급형 오실로스코프(예: Rigol DS1054Z)는 400~500달러 정도이지만, 중고 장치나 USB 오실로스코프는 더 저렴할 수 있습니다. 마이크로컨트롤러 플랫폼에 특화된 JTAG/SWD 디버거는 10~50달러 정도일 수 있습니다. 따라서 기능적인 초보자 설정은 100달러 미만에서 600달러 정도까지 다양합니다.

Q3: 초보자들이 가장 흔히 저지르는 하드웨어 디버깅 실수는 무엇인가요? 기본을 간과하는 것입니다. 많은 복잡한 문제도 단순한 근원에서 시작됩니다. 전원이 공급되지 않는 부품, 불량 납땜 접합부, 역극성(reversed polarity), 잘못된 배선, 또는 다른 어떤 것보다 먼저 DMM으로 전원 공급 전압을 확인하지 않는 것과 같은 것입니다. 또 다른 흔한 실수는 여러 변경 사항을 동시에 적용하여 어떤 변경 사항이 문제를 해결했는지 또는 발생시켰는지 식별할 수 없게 만드는 것입니다.

Q4: 소프트웨어 개발자도 하드웨어 디버깅을 효과적으로 배울 수 있나요? 네, 확실히 그렇습니다. 소프트웨어 개발자들은 이미 강력한 분석 및 문제 해결 능력을 가지고 있습니다. 하드웨어 디버깅을 배우는 것은 그러한 기술을 새로운 영역에 적용하고, 전기 개념을 이해하며, 특정 도구를 마스터하는 것을 포함합니다. 온라인 강좌, 책, 커뮤니티 포럼을 포함한 많은 자료들이 이러한 학습 경로를 지원합니다.

Q5: 신호 무결성(Signal Integrity)이란 간단히 무엇인가요? 신호 무결성(Signal Integrity)은 전기 신호가 회로 기판이나 케이블을 통해 이동할 때의 품질을 의미합니다. 무결성이 좋은 신호는 심각한 왜곡, 노이즈, 반사 또는 타이밍 오류 없이 목적지에 도달합니다. 신호 무결성이 좋지 않으면 특히 고속 디지털 회로에서 데이터 손상, 간헐적 오류 및 불안정한 시스템 작동으로 이어질 수 있습니다.

필수 기술 용어 정의

1. 회로도(Schematic):표준화된 기호를 사용하여 전자 회로의 전기적 연결과 부품을 나타내는 다이어그램입니다. 하드웨어의 청사진(blueprint)입니다.
2. 신호 무결성(Signal Integrity, SI):전송 매체(예: PCB 트레이스)를 통과한 후 신호의 품질을 측정하는 것입니다. 신호 무결성이 좋지 않으면 링잉, 오버슈트, 언더슈트 또는 반사로 나타날 수 있으며, 신호 품질을 저하시킵니다.
3. JTAG(Joint Test Action Group):특히 마이크로컨트롤러 및 FPGA와 같은 집적 회로에 액세스, 테스트 및 디버깅하기 위한 표준입니다. 바운더리 스캔 테스트(boundary scan testing) 및 인서킷 디버깅(in-circuit debugging)을 위한 직렬 인터페이스를 제공합니다.
4. 오실로스코프(Oscilloscope):하나 이상의 신호를 시간의 함수로 2차원 플롯으로 그래픽으로 표시하여 변화하는 전기 전압 신호를 시각적으로 분석할 수 있게 해주는 전자 테스트 장비입니다.
5. EMI/EMC (Electromagnetic Interference/Compatibility):
   • EMI(전자기 간섭):전자 장치의 작동을 방해하는 원치 않는 전기적 노이즈입니다.
   • EMC(전자기 호환성):전자 장비가 전자기 환경에서 용납할 수 없는 전자기 교란을 일으키지 않고 만족스럽게 작동할 수 있는 능력입니다.
